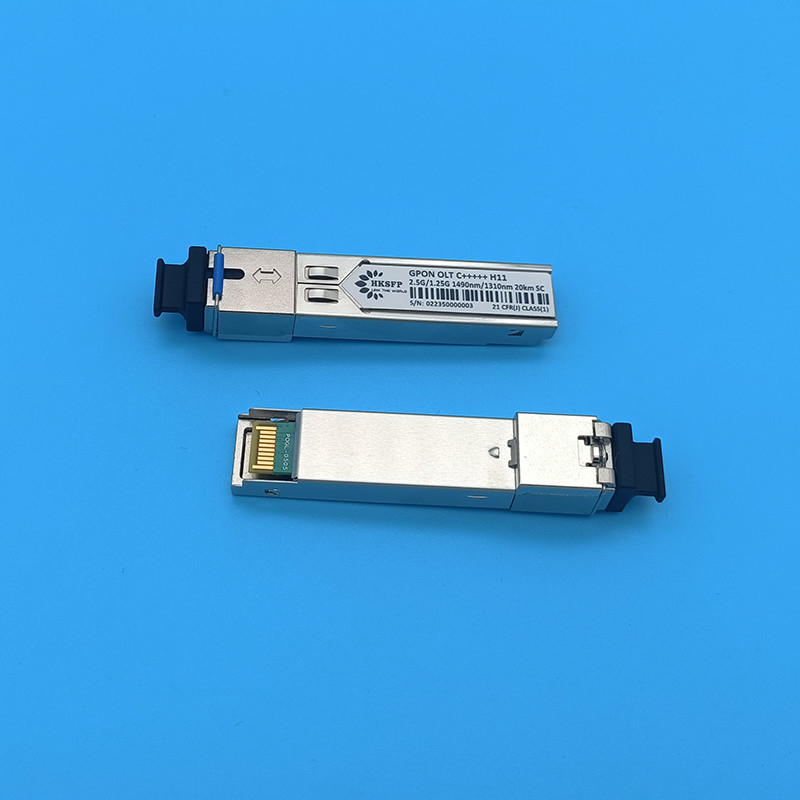

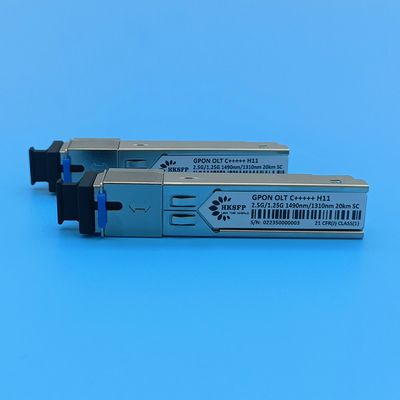

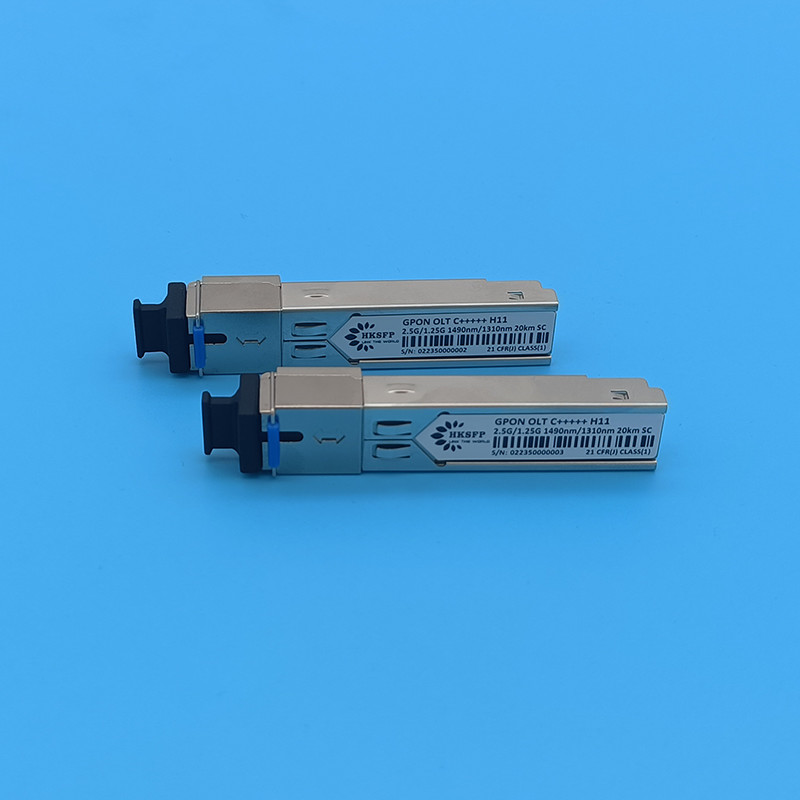

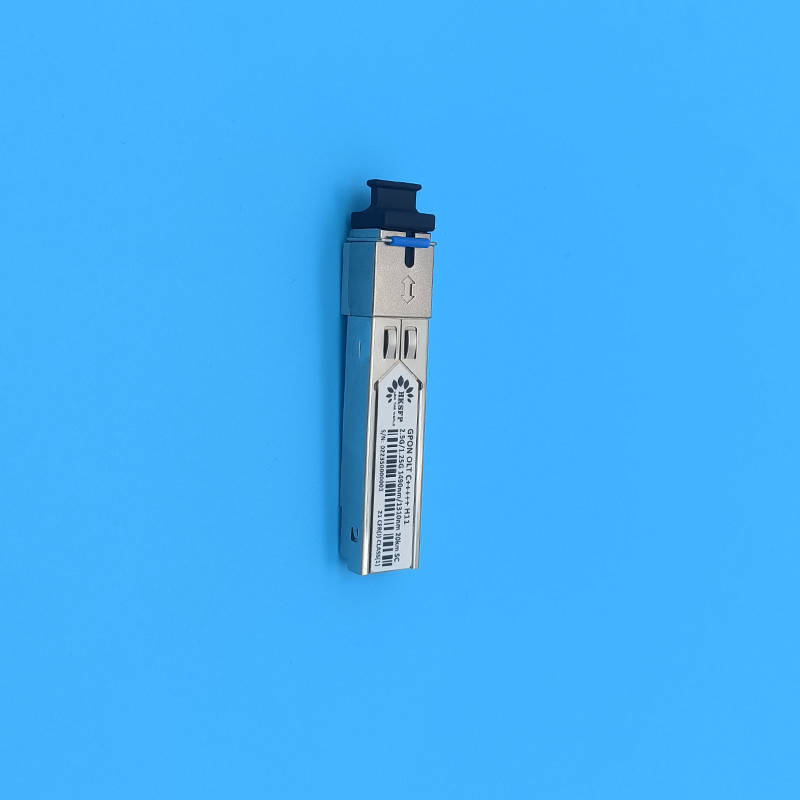

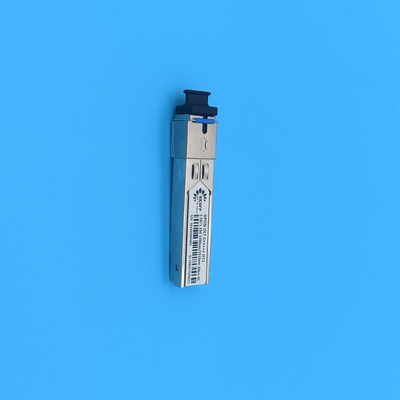

GPON OLT ट्रांससीवर मॉड्यूल SFP 10dBm 13dBm ऑप्टिकल मॉड्यूल गीगाबिट-सक्षम निष्क्रिय ऑप्टिकल नेटवर्क अनुप्रयोग

उत्पाद विवरण

जीपीओएन ओएलटी ट्रांससीवर मॉड्यूल गीगाबिट ईथरनेट निष्क्रिय ऑप्टिकल नेटवर्क ((जीपीओएन) 20 किमी के संचरण के लिए डिज़ाइन किया गया है।मॉड्यूल में 1490nm निरंतर मोड ट्रांसमीटर और 1310nm फट मोड रिसीवर शामिल हैट्रांसमीटर सेक्शन में 1490 एनएम डीएफबी लेजर और एक एकीकृत लेजर ड्राइवर का उपयोग किया जाता है जिसे किसी भी एकल गलती के तहत कक्षा 1 आंखों के लिए सुरक्षित होने के लिए डिज़ाइन किया गया है।लेजर ड्राइवर एपीसी और तापमान मुआवजा कार्य शामिल है, जिनका उपयोग प्रक्षेपण ऑप्टिकल शक्ति और विलुप्त होने के अनुपात को तापमान और उम्र बढ़ने पर स्थिर रखने के लिए किया जाता है।

रिसीवर सेक्शन में एक एकीकृत एपीडी और बीएम प्री-एम्पलीफायर एक साथ लगाए गए हैं। मॉड्यूल का कार्य है जो रिसीवर फट-पावर-डिटेक्ट सिग्नल को इंगित करता है।रिसीवर में डिजिटलीकृत फट मोड ऑप्टिकल पावर मॉनिटरिंग फंक्शन शामिल है, जो एक प्राप्त ONU ऑप्टिकल शक्ति के किसी भी सीधे डिजिटल में, प्रणाली से एक ट्रिगर इनपुट के साथ बातचीत करता है।डीडीएम प्रोसेसर एक विस्फोट ऑप्टिकल शक्ति रूपांतरण शुरू होता है, डिजिटल परिणाम डीडीएम इंटरफेस के माध्यम से उपलब्ध है फट ऑप्टिकल पावर रूपांतरण समय के बाद। ट्रिगर पल्स चौड़ाई फट ऑप्टिकल पावर रूपांतरण होल्डिंग समय से अधिक होना चाहिए।एक एकीकृत WDM युग्मक 1310nm इनपुट प्रकाश से 1490nm आउटपुट प्रकाश को अलग कर सकता हैधातु पैकेज उत्कृष्ट ईएमआई और ईएमसी विशेषताओं की गारंटी देता है।
